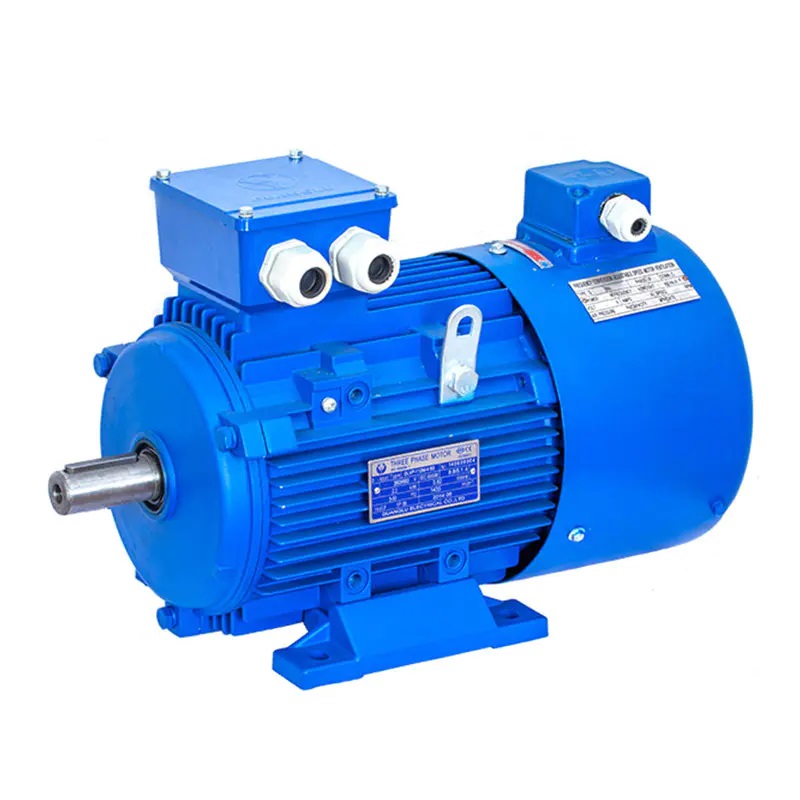

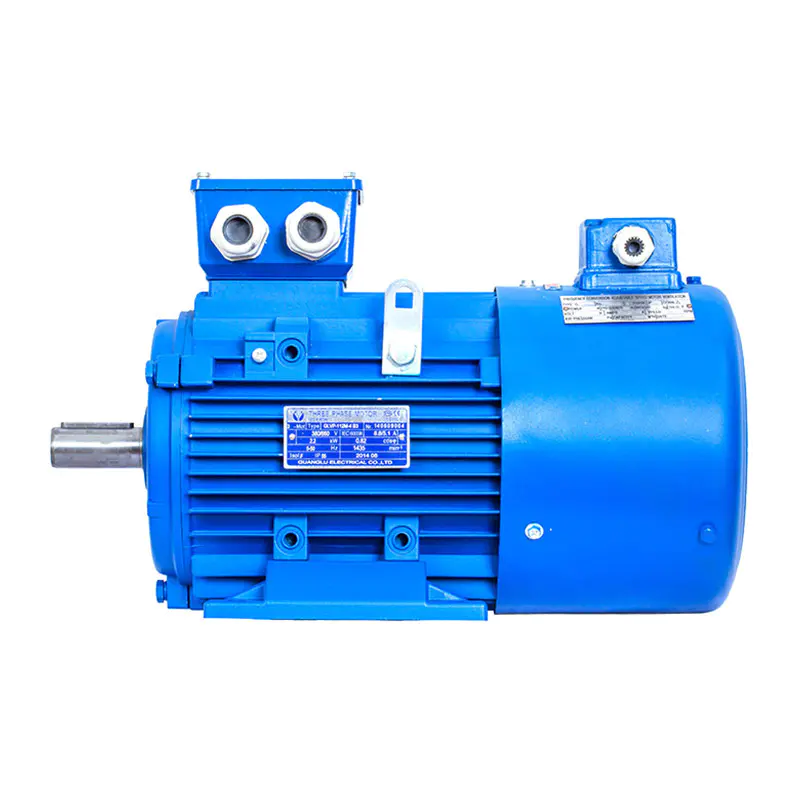

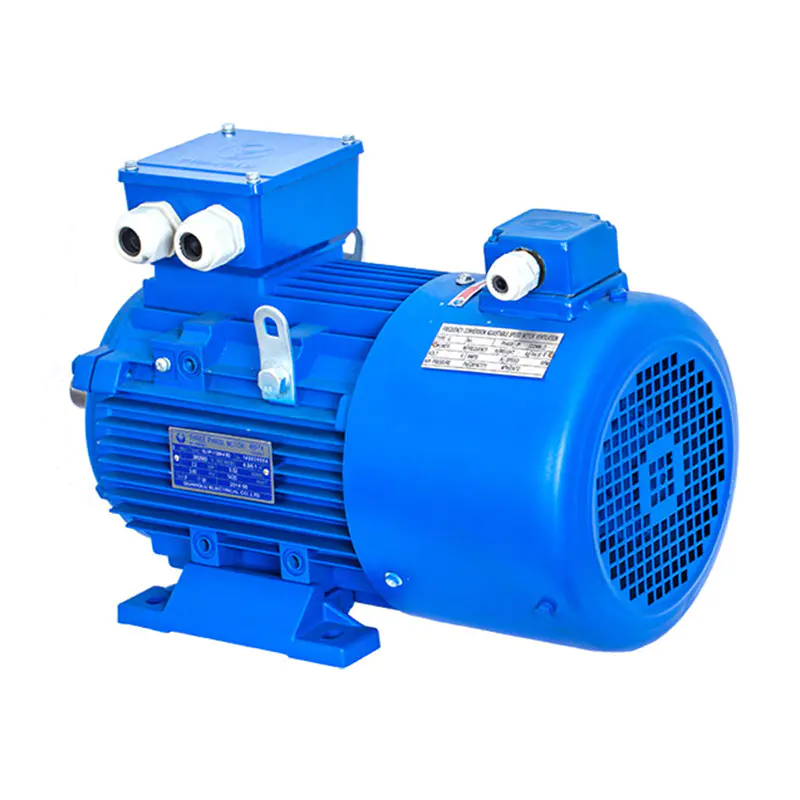

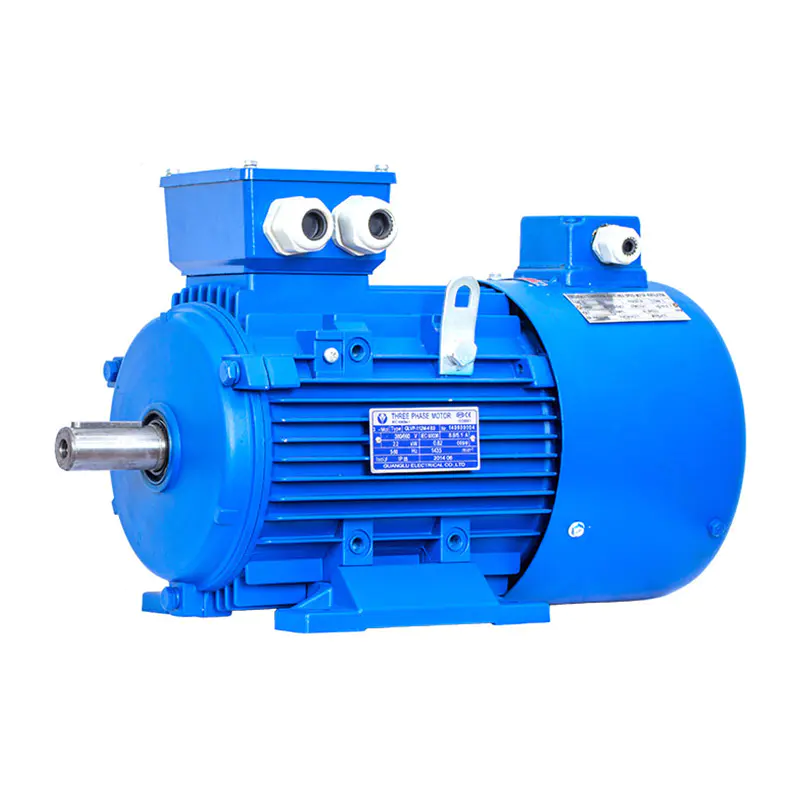

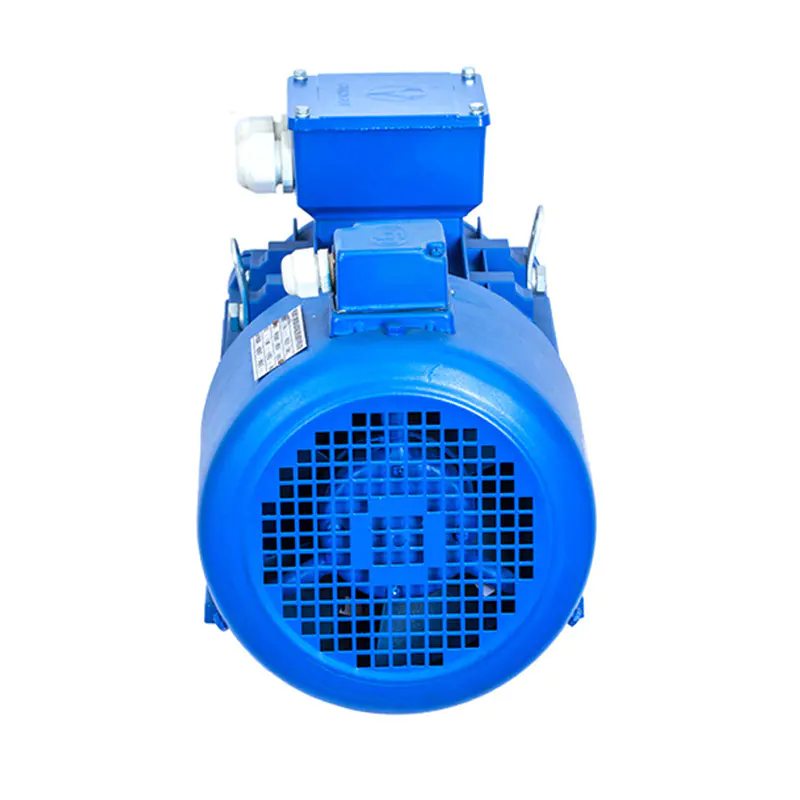

該變頻電動機可以有效地解決低轉速時的散熱問題和高轉速時的噪聲問題。它可廣泛用于需要調速和頻繁啟動的領域,例如石油,化工,風力渦輪機,水泵,壓縮機,供熱和制冷應用。
主要技術參數:

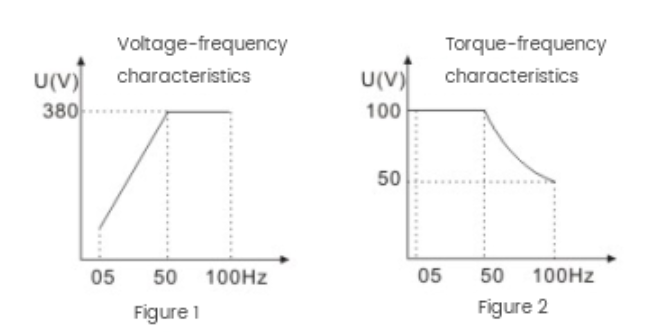

調整速度范圍:5hz?100hz(或6hz?120hz)(1:20)以獲得50hz(或60hz)電源。電機以5hz?50hz(or6hz?60hz)torq常數運行。使用變頻器電源時,在50hz?100hz(或60hz?120hz)恒定輸出。在低頻情況下,起始扭矩/速率扭矩≥1.25,技術參數參見表1。
功率 | 2級 | 4級 | 6級 | 8級 | ||||||||
機座號 | 標準電流 | 額定扭矩 | 機座號 | 標準電流 | 額定扭矩 | 機座號 | 標準電流 | 額定扭矩 | 機座號 | 標準電流 | 額定扭矩 | |
0.12 | / | / | / | 63M1 | 0.44 | 0.76 | / | / | / | / | / | / |
0.18 | 63M1 | 0.53 | 0.58 | 63M2 | 0.62 | 1.15 | 71M1 | 0.8 | 1.91 | 80M1 | 0.9 | 2.49 |
0.25 | 63M2 | 0.69 | 0.80 | 71M1 | 0.79 | 1.59 | 71M2 | 0.9 | 2.65 | 80M2 | 1.2 | 3.46 |
0.37 | 71M1 | 0.69 | 1.18 | 71M2 | 1.12 | 2.38 | 80M1 | 1.3 | 3.9 | 90S | 1.5 | 5.12 |
0.55 | 71M2 | 1.4 | 1.75 | 80M1 | 1.6 | 3.5 | 80M2 | 1.8 | 5.84 | 90L | 2.2 | 7.6 |
0.75 | 80M1 | 1.9 | 2.4 | 80M2 | 2.1 | 4.7 | 90S | 2.5 | 7 | 100L1 | 2.4 | 10.2 |
1.1 | 80M2 | 2.6 | 3.5 | 90S | 2.7 | 7 | 90L | 3.5 | 10.5 | 100L2 | 3.3 | 15 |
1.5 | 90S | 3.4 | 4.7 | 90L | 3.7 | 9.5 | 100L | 4.5 | 14 | 112M | 4.4 | 24.4 |
2.2 | 90L | 4.7 | 7 | 100L1 | 5 | 14 | 112M | 6.1 | 21 | 132S | 6.4 | 28 |
3 | 100L | 6.4 | 9.5 | 100L2 | 6.8 | 19.1 | 132S | 7.9 | 28.5 | 132M | 6.5 | 38 |
4 | 112M | 8.2 | 12.7 | 112M | 8.8 | 25.4 | 132S1 | 10.2 | 37 | 160S1 | 10.8 | 50 |
5.5 | 132S1 | 11.1 | 17.5 | 132S1 | 11.6 | 35 | 132S2 | 13.7 | 52.5 | 160S2 | 14.5 | 70.5 |
7.5 | 132S2 | 15 | 23.8 | 132S2 | 15.4 | 47.7 | 160M | 18.6 | 71 | 160M | 19.4 | 95 |
