產品簡介

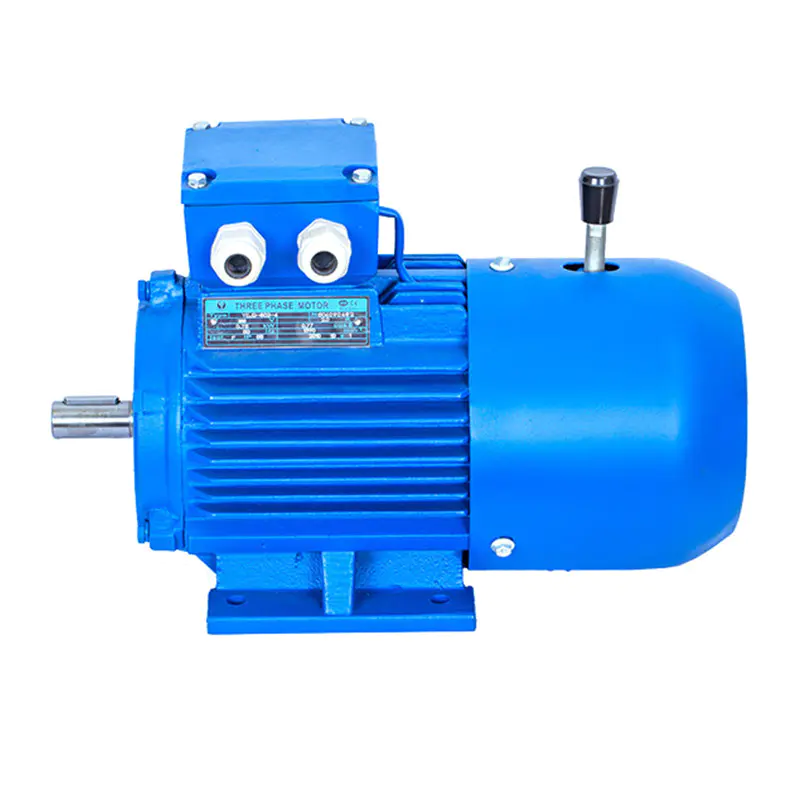

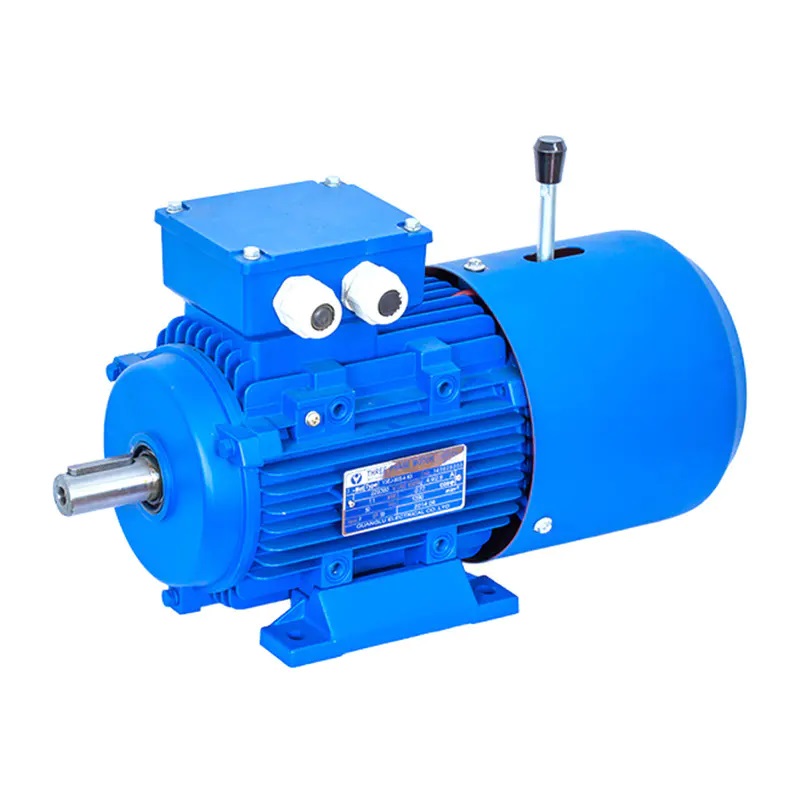

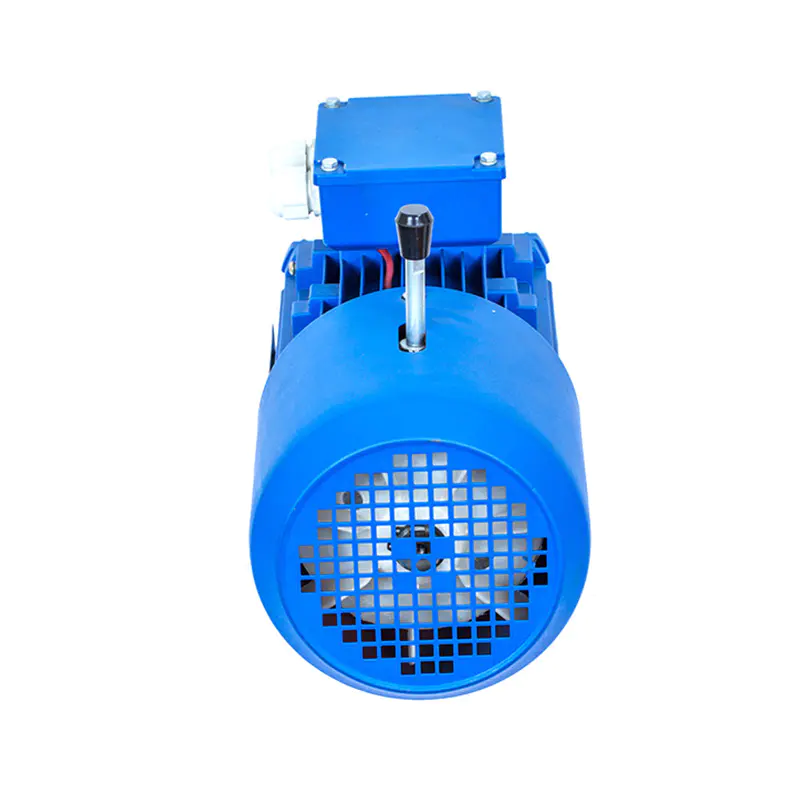

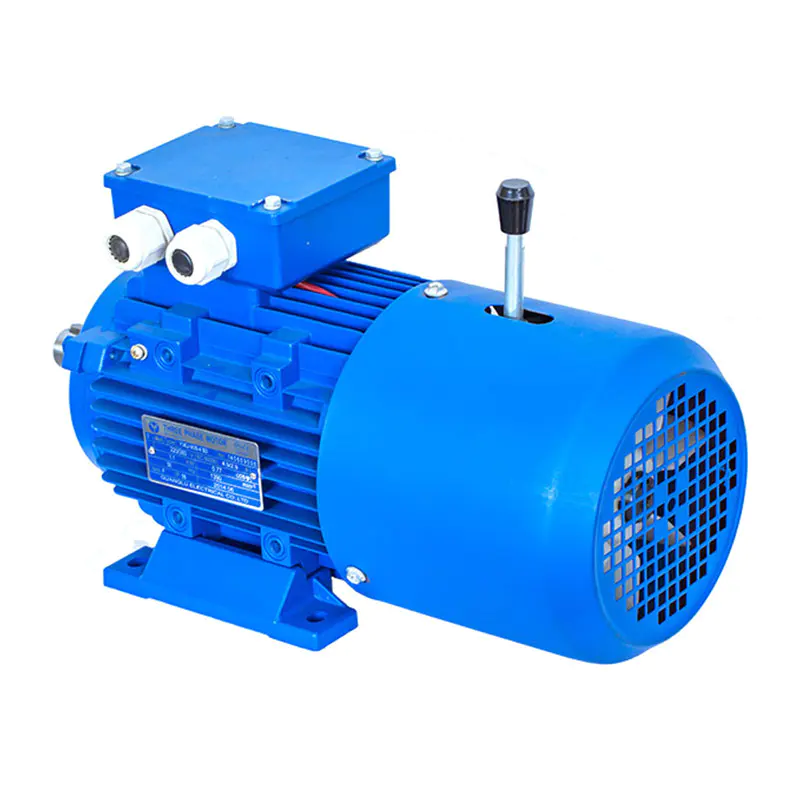

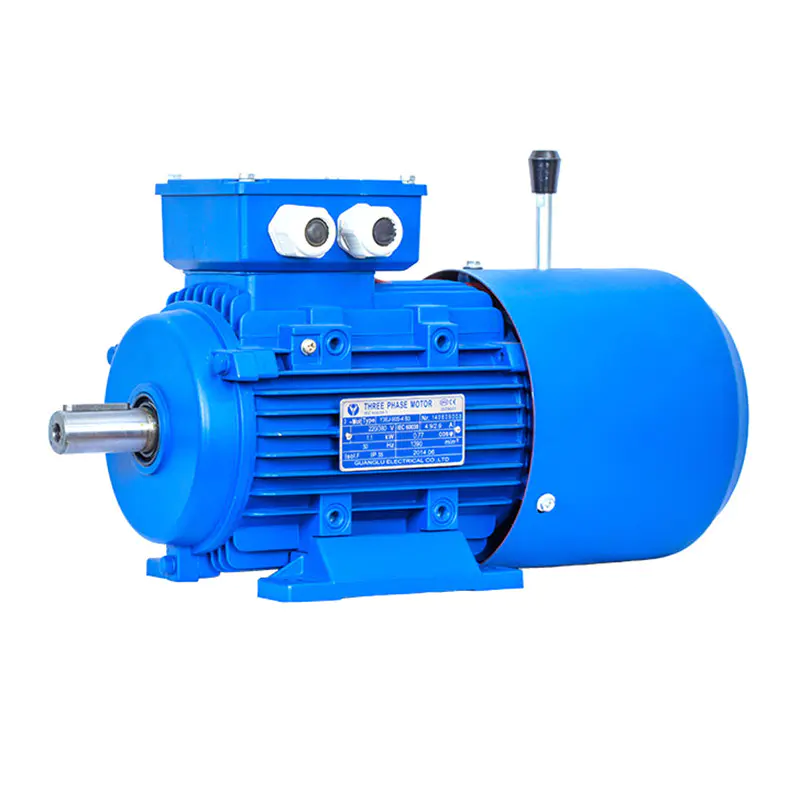

YEJK系列電磁制動三相異步電動機是根據國家標準JB /T6465精心設計的制動電動機。它由普通的三相異步電動機(Y2系列)和DZK系列直流電磁制動器組成。其功率等級和安裝尺寸符合JB / T6456行業標準和IEC72國際標準,是一種經濟的制動電機。
使用范圍
該系列電動機適用于不易燃,易爆和無腐蝕的環境。它們具有快速制動,精確定位,往復運動和防滑的要求。它們在各種機械中用作主傳動或輔助傳動,例如起重機械,運輸機械,印刷機械,食品機械,建筑機械,木工機械,減速機械和冶金機械。
工作原理
通電后,電磁體產生強大的電磁力,以吸引電樞板以壓縮制動彈簧。摩擦盤的兩個表面與電樞板的壓力和電動機后蓋的平面分開,電動機可以靈活旋轉。當斷電時,電樞板在制動彈簧的壓力作用下被加壓,從而使摩擦片緊張并產生強大的摩擦制動力矩,從而使旋轉中的電動機迅速制動并實現精確定位。
技術參數
該系列電動機運行條件:
1. 海拔:≤1000m;
2. 環境溫度會隨季節在40至15攝氏度范圍內變化;
3. 啟動次數限制為每分鐘6次。
電壓頻率工作模式:
頻率:50Hz,60Hz電壓:220 / 380V,380V
接電:3kW以下采用Y形接線方法,大于4kW采用Δ形接線方法
絕緣等級:B級,F(xiàn)級
防護等級:IP44,IP54, IP55以下接線方法僅供參考,使用時請以銘牌和手冊上的接線圖為準;
電機型號 | 額定功率 | 轉速 | 電流(A) | 效率(%) | 功率因數(cosφ) | 靜態制動扭矩(n.m) | 空載制動時間 | 勵磁功率 | 堵轉電流 額定電流(lst / in) | 堵轉轉矩 額定轉矩(Tgt / tn) | 最大扭矩 額定扭矩(Tm / Tn) | 重量(公斤) |
同步速度3000 rpm(2級)380v 50hz | ||||||||||||
YEJ-63M1-2 | 0.18 | 2720 | 0.53 | 65 | 0.8 | 3 | 0.2 | 18 | 5.5 | 2.2 | 2.2 | 12 |
YEJ-63M2-2 | 0.25 | 2720 | 0.69 | 68 | 0.81 | 3 | 0.2 | 18 | 5.5 | 2.2 | 2.2 | 13 |
YEJ-71M1-2 | 0.37 | 2740 | 0.99 | 70 | 0.81 | 4 | 0.2 | 18 | 6.1 | 2.2 | 2.3 | 14 |
YEJ-71M2-2 | 0.55 | 2740 | 1.4 | 73 | 0.82 | 4 | 0.2 | 18 | 6.1 | 2.2 | 2.3 | 15 |
YEJ-80M1-2 | 0.75 | 2845 | 1.83 | 75 | 0.83 | 8 | 0.2 | 30 | 6.5 | 2.2 | 2.3 | 17 |
YEJ-80M2-2 | 1.1 | 2840 | 2.58 | 77 | 0.84 | 8 | 0.2 | 30 | 7 | 2.2 | 2.3 | 18 |
YEJ-90S-2 | 1.5 | 2840 | 3.43 | 79 | 0.84 | 15 | 0.2 | 50 | 7 | 2.2 | 2.3 | 23 |
YEJ-90L-2 | 2.2 | 2840 | 4.85 | 81 | 0.85 | 15 | 0.2 | 50 | 7 | 2.2 | 2.3 | 26 |
YEJ-100L-2 | 3 | 2860 | 6.31 | 83 | 0.87 | 30 | 0.2 | 65 | 7 | 2.2 | 2.3 | 37 |
YEJ-112M-2 | 4 | 2880 | 8.1 | 85 | 0.88 | 40 | 0.25 | 90 | 7 | 2.2 | 2.3 | 45 |
YEJ-132S1-2 | 5.5 | 2900 | 11 | 86 | 0.88 | 75 | 0.25 | 90 | 7 | 2.2 | 2.3 | 69 |
YEJ-132S2-2 | 7.5 | 2900 | 14.8 | 87 | 0.88 | 75 | 0.25 | 90 | 7 | 2.2 | 2.3 | 72 |
同步速度1500 rpm(4級)380v 50hz | ||||||||||||
YEJ-63M1-4 | 0.12 | 1310 | 0.44 | 57 | 0.72 | 3 | 0.2 | 18 | 5.5 | 2.1 | 2.2 | 12 |
yej-63M2-2 | 0.18 | 1310 | 0.62 | 60 | 0.73 | 3 | 0.2 | 18 | 5.5 | 2.1 | 2.2 | 13 |
yej-71M1-4 | 0.25 | 1330 | 0.79 | 65 | 0.74 | 4 | 0.2 | 18 | 6.1 | 2.1 | 2.3 | 14 |
yej-71M2-4 | 0.37 | 1330 | 1.12 | 67 | 0.75 | 4 | 0.2 | 18 | 6.1 | 2.1 | 2.3 | 15 |
YEJ-80M1-4 | 0.55 | 1390 | 1.57 | 71 | 0.75 | 8 | 0.2 | 30 | 6.5 | 2.4 | 2.3 | 17 |
YEJ-80M2-4 | 0.75 | 1380 | 2.03 | 73 | 0.76 | 8 | 0.2 | 30 | 7 | 2.3 | 2.3 | 18 |
YEJ-90S-4 | 1.1 | 1390 | 2.89 | 75 | 0.77 | 15 | 0.2 | 50 | 7 | 2.3 | 2.3 | 22 |
YEJ-90L-4 | 1.5 | 1390 | 3.7 | 78 | 0.79 | 15 | 0.2 | 50 | 7 | 2.3 | 2.3 | 27 |
YEJ-100L1-4 | 2.2 | 1410 | 5.16 | 80 | 0.81 | 30 | 0.2 | 65 | 7 | 2.3 | 2.3 | 34 |
YEJ-100L2-4 | 3 | 1410 | 6.78 | 82 | 0.82 | 30 | 0.2 | 65 | 7 | 2.3 | 2.3 | 38 |
YEJ-112M-4 | 4 | 1435 | 8.8 | 84 | 0.82 | 40 | 0.25 | 90 | 7 | 2.3 | 2.3 | 48 |
YEJ-132S1-4 | 5.5 | 1440 | 11.7 | 85 | 0.83 | 75 | 0.25 | 90 | 7 | 2.3 | 2.3 | 71 |
YEJ-132S2-4 | 7.5 | 1440 | 15.5 | 87 | 0.84 | 75 | 0.25 | 90 | 7 | 2.3 | 2.3 | 83 |
同步速度1000 rpm(等級6)380v 50hz | ||||||||||||
YEJ-71M1-6 | 0.18 | 850 | 0.74 | 56 | 0.66 | 4 | 0.2 | 18 | 4 | 1.9 | 2 | 9.5 |
YEJ-71M2-6 | 0.25 | 850 | 0.95 | 59 | 0.68 | 4 | 0.2 | 18 | 4 | 1.9 | 2 | 11 |
YEJ-80M1-6 | 0.37 | 885 | 1.3 | 62 | 0.7 | 8 | 0.2 | 30 | 4.7 | 1.9 | 2 | 17 |
YEJ-80M2-6 | 0.55 | 885 | 1.79 | 65 | 0.72 | 8 | 0.2 | 30 | 4.7 | 1.9 | 2 | 19 |
YEJ-90S-6 | 0.75 | 910 | 2.29 | 69 | 0.72 | 15 | 0.2 | 50 | 5.5 | 2 | 2 | 22 |
YEJ-90L-6 | 1.1 | 910 | 3.16 | 72 | 0.73 | 15 | 0.2 | 50 | 5.5 | 2 | 2 | 28 |
YEJ-100L1-6 | 1.5 | 920 | 3.94 | 76 | 0.75 | 30 | 0.2 | 65 | 5.5 | 2 | 2 | 34 |
YEJ-112M-6 | 2.2 | 935 | 5.6 | 79 | 0.76 | 40 | 0.25 | 90 | 6.5 | 2 | 2 | 42 |
YEJ-132S-6 | 3 | 960 | 7.4 | 81 | 0.76 | 75 | 0.25 | 90 | 6.5 | 2.1 | 2 | 68 |
YEJ-132S1-6 | 4 | 960 | 9.8 | 82 | 0.76 | 75 | 0.25 | 90 | 6.5 | 2.1 | 2 | 79 |
YEJ-132S2-6 | 5.5 | 960 | 12.9 | 84 | 0.77 | 75 | 0.25 | 90 | 6.5 | 2.1 | 2 | 87 |
同步速度750 rpm(8級)380v 50hz | ||||||||||||
YEJ-80M1-8 | 0.18 | 645 | 0.88 | 51 | 0.61 | 8 | 0.2 | 30 | 3.3 | 1.8 | 1.9 | 17 |
YEJ-80M2-8 | 0.25 | 645 | 1.15 | 54 | 0.61 | 8 | 0.2 | 30 | 3.3 | 1.8 | 1.9 | 19 |
YEJ-90S-8 | 0.37 | 670 | 1.49 | 62 | 0.61 | 15 | 0.2 | 50 | 4 | 1.8 | 1.9 | 23 |
YEJ-90L-8 | 0.55 | 670 | 2.18 | 63 | 0.61 | 15 | 0.2 | 50 | 4 | 1.8 | 2 | 25 |
YEJ-100L1-8 | 0.75 | 680 | 2.17 | 71 | 0.67 | 30 | 0.2 | 65 | 4 | 1.8 | 2 | 33 |
YEJ-100L2-8 | 1.1 | 680 | 2.39 | 73 | 0.69 | 30 | 0.2 | 65 | 5 | 1.8 | 2 | 38 |
YEJ-112M-8 | 1.5 | 690 | 4.5 | 75 | 0.69 | 40 | 0.25 | 90 | 5 | 1.8 | 2 | 50 |
YEJ-132S1-8 | 2.2 | 705 | 6 | 78 | 0.71 | 75 | 0.25 | 90 | 6 | 1.8 | 2 | 63 |
YEJ-132S2-8 | 3 | 705 | 7.9 | 79 | 0.73 | 75 | 0.25 | 90 | 6 | 1.8 | 2 | 79 |
